手工碳纤维车架自制过程全揭秘

美骑编者按:车友阿德是一个动手能力超强的骑行爱好者,曾自己DIY制作了一台碳纤维车架,更可怕的是这车还能骑着虐上广东有名的爬坡圣地“南昆山”!以下是制作过程,分享给大家。但因为手艺,材料,设计厚度的不同,质量也会不同,切不可模仿来自己DIY,自制车架易出现质量问题,安全得不到相关保障!


自制碳车架

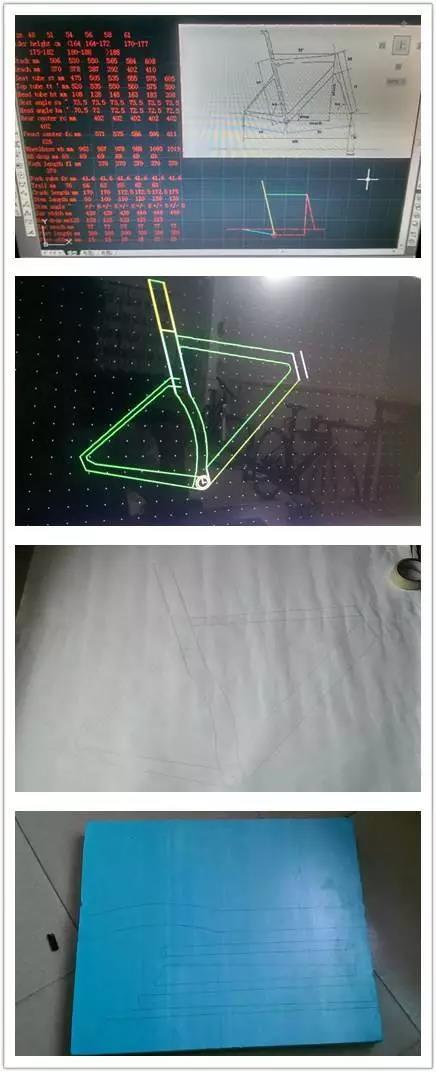

第一步 到官网上找出车架的设计几何,如果有Fitting结果就更好了。

然后把合适自己的尺寸画出来,再按照自己的喜好设计出管型。

再把图纸打印出来,描绘在天那水可以溶解的高密度聚苯乙烯泡沫上。

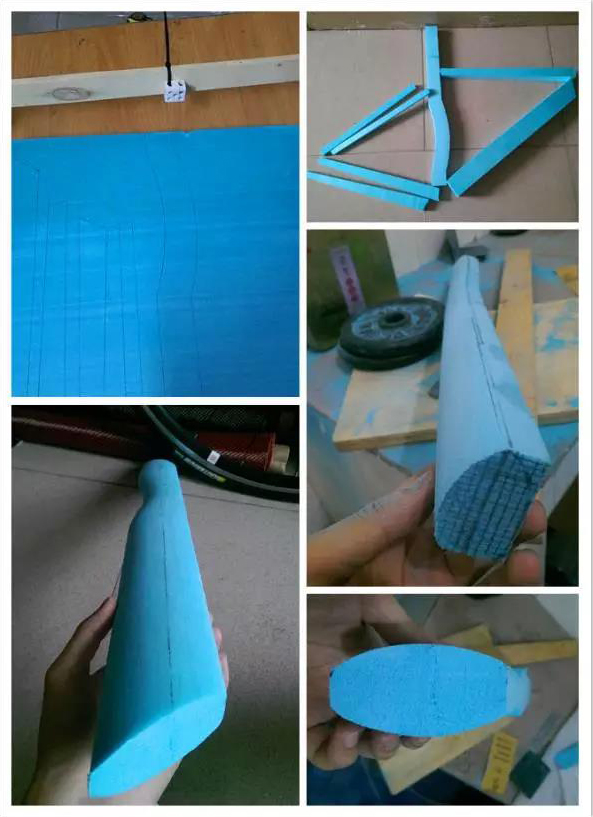

第二步 便是要对泡沫进行切割,这里我用电热丝简单的制作了一个泡沫切割台,切割出管型毛坯。

接着把毛坯用砂纸打磨成所需要的管型,这里最需要耐心,管型模具的质量直接影响到车架。(粗糙度要求不高,但是形体一定要正,该直的直,该对称的对称。)

自制碳车架

第三步 就是碳纤维布缠绕在泡沫模具上。但是先要用热缩膜包裹住泡沫模具,使之与碳纤维和树脂隔离开来,这样也不会影响到模具的形状。

然后就可以缠绕碳纤维了,过程轻手轻脚,碳纤维层与层之间要紧密,尽量不要让碳纤维布变形。缠绕完成后用电工胶布适当固定,成型后再撕下来。

(透漏个小秘密,笔友体重60kg,管材使用T700双向编织碳纤维布做1.5层底层、单向中层、凯夫拉混编做外层,3层强度足够笔者蹂躏了。切记根据受力特点适当增加补强!碳纤维和树脂的质量很重要。但各位喜欢上称的骑友就要失望了,车架完成后重1.2kg)
