基于PBO纤维一方向强化复合材料数据， 探讨 PBO/碳纤维混合辐条在高性能自行车轮组中的应用潜力与工程设计方案。

PBO 拉伸强度：5.8GPa

PBO 拉伸弹性率： 270GPa

PBO 断裂伸长率： 2.5%

冲击吸收能量 vs 碳纤维：4×

PBO 比重：1.56g/cm3

01研究背景与材料概述

高性能竞技自行车轮组辐条需要在极轻的重量下兼顾高刚性、优异的抗冲击性以及良好的振动吸收能力。 传统碳纤维辐条在刚性上表现突出，但脆性破坏与有限的冲击能量吸收能力始终是工程痛点。 PBO纤维作为目前有机系综合性能最高的超级纤维，与碳纤维的混合复合设计 为新一代辐条材料提供了全新思路。

材料定义

PBO纤维是聚对苯撑苯并二噁唑纤维(Poly-p-phenylene Benzobisoxazole fiber)的简称,是美国为发展航天航空复合材料设计研发的有机增强材料,是含有杂环芳香族的聚酰胺家族中最有发展前途的品种,被誉为“21世纪超级纤维”。

PBO纤维具有轻质高强、阻燃耐高温、透波性好等特点,综合性能是有机纤维之最,被视为继芳纶纤维之后能广泛应用于航空航天、军工装备、消防防护等领域的材料。鉴于PBO纤维有广泛的军事用途,美、日等国将其列入“瓦森纳协定”限制类名单,对我国采取“军品禁售、民品限售"措施。

02 国外发展史

20世纪70年代,美国空军材料研究院开始研究比芳纶模量更高、更耐温的聚合物,具体由莱特航空实验室和非盈利组织SRIInternatinal承接,并于1979年首次公开PBO聚合物。此后,陶氏化学获得有关专利,花费7年时间提高了聚合效率和DAR单体收率,但尝试生产纤维未果。

日本实现量产

1990年,日本东洋纺公司从陶氏化学购得PBO有关专利,并攻克纺丝技术,于1995年建成20吨/年中试线,1998年建成180吨/年工业化生产线。

03 国内发展史

科研机构自主研究

20世纪90年代末,华东理工大学和浙江工业大学开始对PBO关键原材料DAR单体进行研究;东华大学、上海交通大学、哈尔滨工业大学、西安交通大学、同济大学、航天科技四十三所和哈尔滨玻璃钢研究所等对PBO的合成工艺、纤维制备与性能、增强复合材料的性能和应用进行了研究。

PBO纤维具有有机纤维最高级别的拉伸强度（5.8 GPa）、弹性率（270 GPa） 以及卓越的耐热性与难燃性（极限氧指数约68）。与碳纤维复合使用时， 可在保留高弹性模量的同时，大幅提升冲击韧性与振动衰减性能。

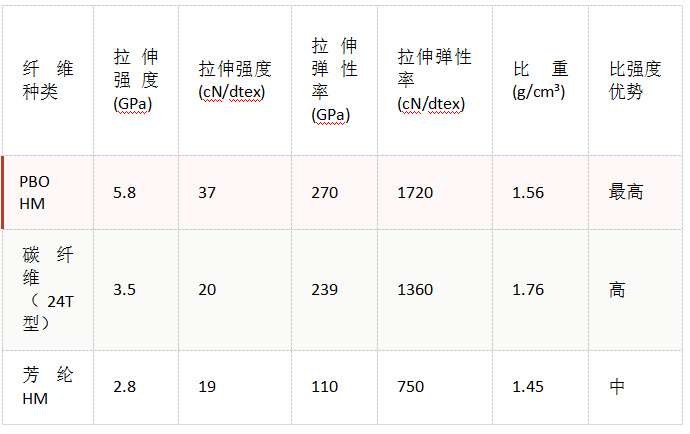

原料纤维基础特性对比

03拉伸特性分析

辐条在骑行过程中主要承受轴向拉伸载荷。拉伸弹性率决定轮组的径向刚性， 而低泊松比有助于减少辐条在受拉时的横向收缩，维持轮组几何精度。

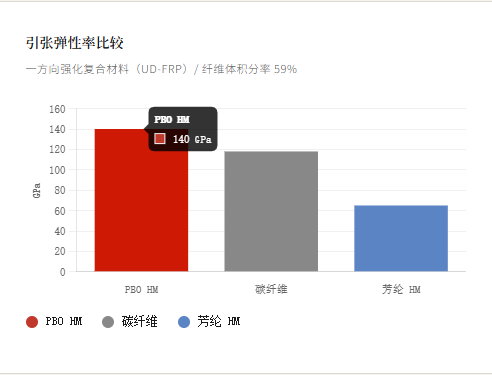

拉伸弹性率比较

一方向强化复合材料（UD-FRP）/ 纤维体积分率 59%

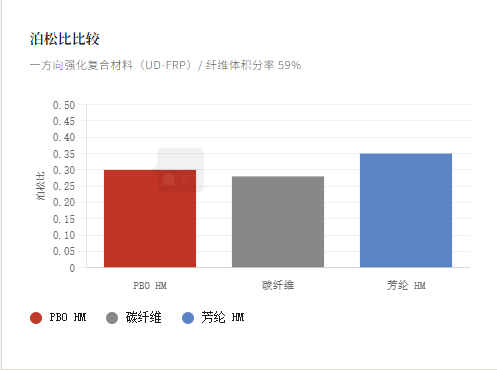

泊松比比较

一方向强化复合材料（UD-FRP）/ 纤维体积分率 59%

辐条应用意义（拉伸刚性）

PBO HM UD-FRP的拉伸弹性率约为碳纤维UD-FRP的1.1倍，远超芳纶UD-FRP。 这意味着相同截面积的PBO/碳纤维混合辐条可实现更小的弹性变形量， 在冲刺踩踏时轮组的响应更直接、功率传递效率更高。 同时，PBO HM UD-FRP的泊松比（约0.30）与碳纤维UD-FRP接近， 确保辐条在受拉时的横向形变行为可预测，有利于轮组编排张力的精确设计。

03弯曲特性分析

辐条受到横向冲击（如路面碎石、减速坎）时会产生瞬间弯曲应力。 弯曲弹性率与最大弯曲应力共同决定辐条在非轴向载荷下的抵抗能力。

最大弯曲应力比较

3点弯曲 vs 4点弯曲 / JIS-K-7055

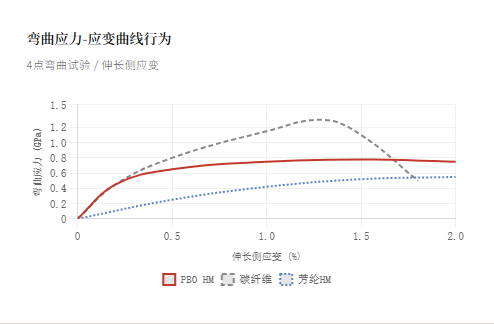

弯曲应力-应变曲线行为

4点弯曲试验 / 伸长侧应变

关键发现

PBO HM UD-FRP在应变约0.2%以内时，弯曲应力-应变行为与碳纤维UD-FRP几乎等同， 体现了PBO纤维的高初始弹性模量。超过此应变后，由于压缩屈曲（Compressive Buckling）逐渐发展， 应力增加放缓。对于辐条设计而言，通过混合铺层（PBO芯层 + 碳纤维外层），采用三明治结构：碳纤维-PBO-碳纤维。 拉伸面由PBO纤维承担，最大化两种材料各自的优势区间。
