Shimano在自行车领域申请的专利或许比其他任何公司都多，今天我们将仔细研究一款Shimano的专利技术，目前，他们已经申请了一项电子避震控制系统的专利，根据专利描述，这将“提高自行车的可用性”。

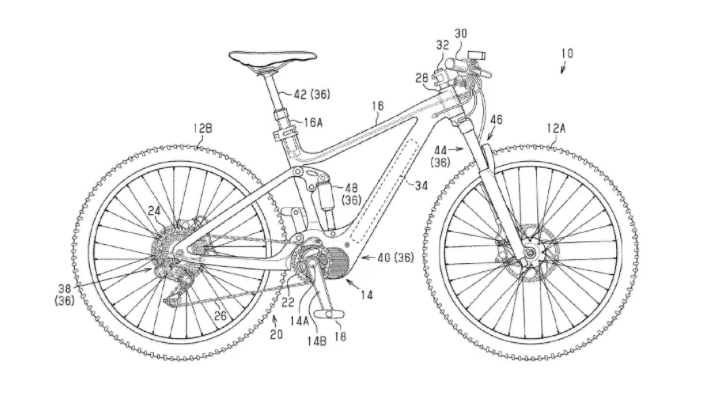

虽然Shimano的这一描述非常模糊，但仔细想想这一技术非常厉害，该专利的系统可以根据系统记录的数据，以电控的方式调节避震的行程长度和下降速率，这意味着你的前叉行程可以在你需要的的时候自动适应你的节奏。专利图纸显示，目前这一装置应用于电助力自行车，根据专利描述似乎也是专为电助力车研发的，然而并没有任何证据表明这套系统不能应用在普通自行车上。

电子避震系统是做什么的？

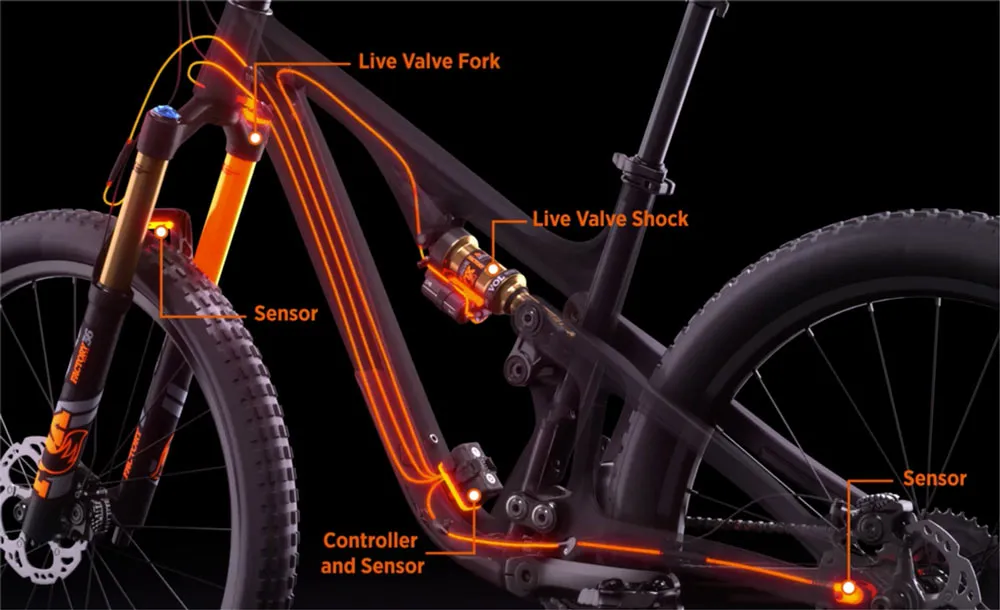

上图描述了一个双室阻尼系统，这两个室之间有一个电控阀来控制两个室之间的液压油流动，可以调节行程和预压。简单地说，电子避震可以自动调整您的避震以提供最合适的行程和预压设定，尤其是在行进时不方便手动调整；虽然我们已经在市面上看到了自动避震的设计，比如Fox Live Valve使用传感器来自动调整以响应地形，但Shimano的电控避震系统和这些完全不同。

Shimano的系统似乎由两种不同的功能组成，首先，控制器是可以主动感知避震/车辆的相对状态信息，这意味着传感器是可以主动知道你的避震是不活跃的，这是液压/气压室基本上是平衡的。其次，电子避震控制系统会收集避震被激活后如何运动的数据，以便于下次或根据软件来更好的调节，而以往车手可能必须手动完成这项工作。

▲上面流程图显示了系统的电子“大脑”的基本工作路径。

专利中描述根据这些储存的信息，再根据“表数据”一一对应的方式，参考现有的信息表，找到此刻相对应的避震最佳设定。换句话说，智能芯片知道你的避震移动了多少并且知道你的避震将要移动多少，有助于在复杂路况更稳定骑行。

一旦这样的数据库建立完成，你的前叉将自动设定匹配你的骑行习惯，行程和预压将自动适应，比如为了优化爬坡，系统感知你要爬坡时将自动锁死前叉以防泄力，而感知到爬坡结束时，将自动开启避震应对下坡。

▲上图显示了带有三个气室的后避震系统，两个阀门控制从一个室到另一个室的空气流量，从而调整行程。

当然，电子避震系统有一台微型电脑，由于目前而言这似乎是一个为电助力自行车设计的设备，它的控制系统可能与现有的电助力中控集成在一起，但专利中并没有具体说明。所以这也有可能会设计成一个独立的芯片，如果能独立出来，将对能在普通自行车上使用具有重大意义。

另外还有一个传感器，用来检测避震的相对位置，为中央芯片提供数据。在避震系统的内部会有电控阀门的开启和关闭来控制避震腔室之间的流体/气体的流动。这意味着系统可以在你不需要时自动锁定你的避震，在你需要时自动激活它。这也意味前叉的行程可以直接通过电子控制器来一键操控。

上图显示了另一个电子原理图，似乎概述了中央芯片需要记录这些类型的数据，以便对避震进行调整。正如该专利所述：“电子控制器会根据相对位置信息控制阀门。”所以电子避震本质上是通过传感器发送的车辆/车手的相对位置信息来学习外界环境，跟踪侦测你的避震运动。Shimano同时还申请还申请了一项关于阻尼的专利，用以适配气压式的的电子避震控制系统。

气压避震的工作方法类似，也是通过控制激活阀门，使空气从一个腔室转移到另一个腔室，用以改变行程。这个专利中有三个气室，有两个独立的阀门，目前我们并不完全清楚那个小的第三个气室是干什么的(上上图中标记为44c2)，它可能是一个底部的气室，如果上两个气室被锁死但缺突遇冲击，可以提供一定程度的紧急避震。同样，气压版电子避震系统中的传感器可以简单地确定你是在上坡、下坡还是在平坦的路段。然后，中央芯片引用其存储的数据表，改变您的避震行程和预压等这些条件。

电子避震系统和Fox Live Valve有何不同？

当你的避震遇到冲击时，Fox Live Valve系统会感应到，然后在3毫秒内自动打开阀门让避震移动。这一反映确实快如闪电，这意味着当你没有遇到障碍冲击时，你的避震可以锁死防止泄力，然后在你需要它的时候立刻变得柔软用以减震。

而Shimano的电子避震控制系统似乎在你开始骑行之前就对避震运动进行了分析，当你的避震不动时，中央芯片就知道了。随后根据移动数据，精准预判而做出相应的调整。与Fox Live Valve系统不同的是，Shimano的电子避震控制系统并不是对冲击闪电般快速反应，而是精准的预测和预判，且可以改变行程和预压，Fox Live Valve也不能改变行程和预压，只是被动的对冲击作出反应。

这个专利很厉害吗？

▲上图概述了避震系统的基本构件，显示了关键部件的大概位置。

是的，这个专利非常厉害，尤其是对XC车手而言，如果你的路程很长且路况不确定，使用一个一成不变的避震设定非常难受，使用电控避震后可以让你有一个很好的骑行姿势来处理爬坡和减少无谓的避震泄力。现在的问题是我们是否会在量产产品上看到它，以及在哪种自行车上它最有意义。电子避震专利上画有电助力自行车的插图并不是巧合，这种系统虽然有有意义，但这样的系统往往特别重，寻求设计的平衡点也是困难的事情。

时间会告诉我们答案，目前来看电助力自行车和XC是该专利最明显的受众，当然前提是该专利真的像它声称的那样好，让我们拭目以待。
