4个安装步骤,轻松发挥出eTap AXS变速性能
eTap AXS套件设计精良,正确的安装方可完全发挥出eTap AXS稳定优异的变速性能。跟随下面4个简单的步骤,轻松完成eTap AXS的正确安装:
1.对齐标记
将前拨导板内侧的线条标记与大齿盘对齐,使前拨处于正确的安装高度。
将前拨导板上部和前拨导板内侧下部的白色线条标记与大齿盘对齐,使前拨处于正确的安装角度。
在前拨安装完成后,还需要根据车架形状,选择最合适的楔型垫块安装在前拨背后,为前拨提供更好的支撑性,提高上链效率。
▲检查尾钩是否变形
将后拨变速至倒数第二片飞轮片,使用微调功能,使上导轮与飞轮片对齐。
2.安装链条
双盘系统
将链条穿过大齿盘和最大飞轮片(不穿过后拨导轮),在刚好可以连通链条的链节位置,额外保留一组内外链节,将其他多余链节截去。
单盘系统
将链条穿过齿盘和最大飞轮片(不穿过后拨导轮),在刚好可以连通链条的链节位置,额外保留两组内外链节,将其他多余链节截去。
安装魔术扣
目视确定魔术扣内外两侧销钉均已卡入凹槽,拉紧链条,完成安装魔术扣。
3.留出间隙
确保后拨处于小齿盘和最小飞轮片时,链条与前拨导板外侧的间隙在0.5mm-1mm之间。
确保后拨处于小齿盘和最大飞轮片时,链条与前拨导板内侧的间隙在0.5mm-1mm之间。
将后拨变速至最大飞轮片,使用附带的B-gap测量尺(测量上导轮与飞轮间隙,使用前请先确认飞轮齿数并找到对应齿数的标线),根据最大飞轮片的齿数调整后拨张力螺丝(请勿跳过此步骤),以获得顺滑、迅捷的变速体验。
4.动态调整
使用微调功能,调整后拨(速连菌注:不同的车架、轮组和安装误差等因素,会导致前面三个步骤安装后仍不完善,需要结合实际骑行和骑手的使用习惯微调,方可获得干脆、迅速的变速反馈。)

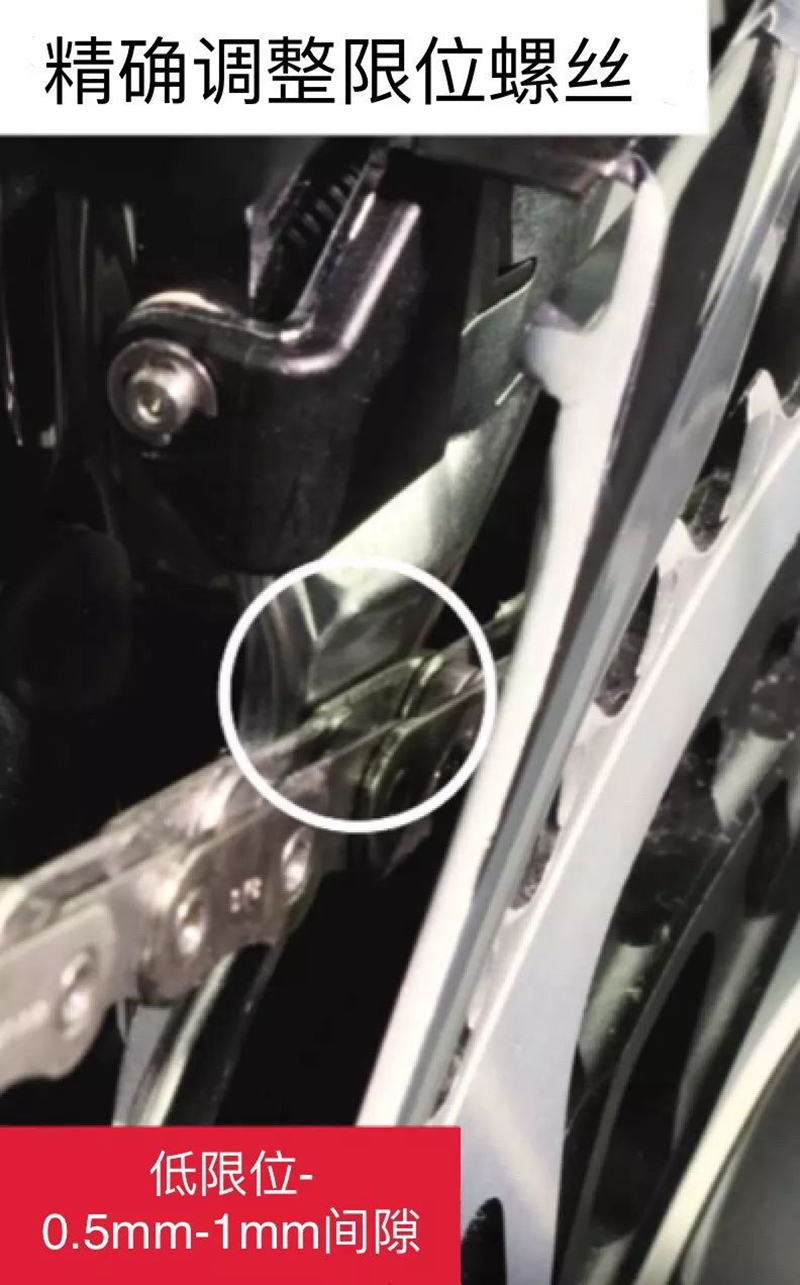

▲使用2.5mm内六角扳手,调整前拨限位螺丝

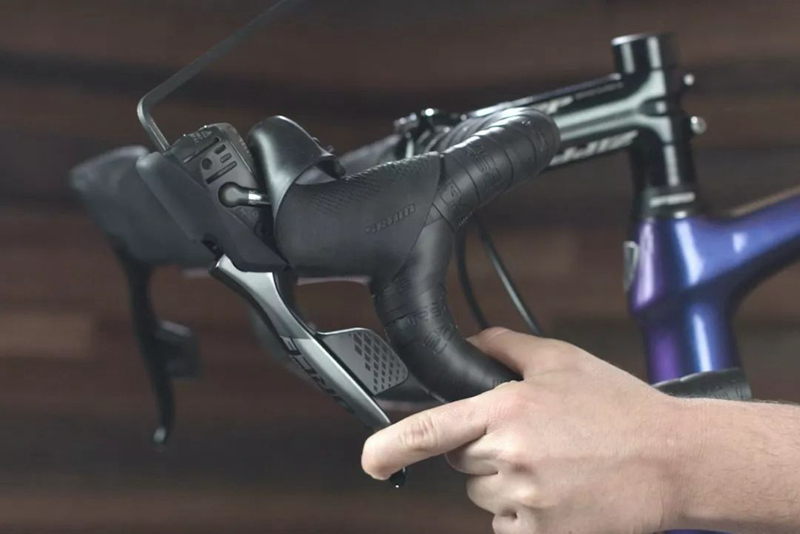

▲调节刹把初始位置,以符合骑手的使用习惯
▲调节刹把触点行程,以符合骑手的使用习惯碟刹车型
责任编辑:Avalon
